詳細說明：

　　1、概述
衷心感謝您選購本公司分體超聲波液位計，燁立是專業分體超聲波液位計生產廠，而且國產分體超聲波液位計價格優惠，分體超聲波液位計多少錢一個請聯系客戶報價，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽等防腐領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

燁立分體超聲波液位計具有如下特點：
l   電路設計從電源部分起就選用高質量的電源模塊，選擇進口高穩定性的元器件，YEH7000X-T系列超聲波液位計幾乎可以替代同類型國外進口儀表。
l   專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l   我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25%～0.5%。
l   本儀表是一種非接觸式產品，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊自主選擇。
l   超聲波液位計的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、技術指標
測量范圍：     5m、10m、15m、20m、25m（根據實測量程選定）
盲    區： 0.25m～0.8m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力： 4個大氣壓以下
儀表顯示：      自帶LCD顯示液位和空間距離
模擬輸出：      4～20mA
數字輸出： RS485Modbus協議或定制協議
繼電器輸出：四路獨立輸出
供電電壓：      DC24V和AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃（高溫定制請說明）
防護等級：      IP65或IP68

3、安裝方法：
敞開式工況下一般采用支架安裝方式，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm），將超聲波液位計探頭放入，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直。常見分體式超聲波液位計有以下三種安裝方式可供選擇。

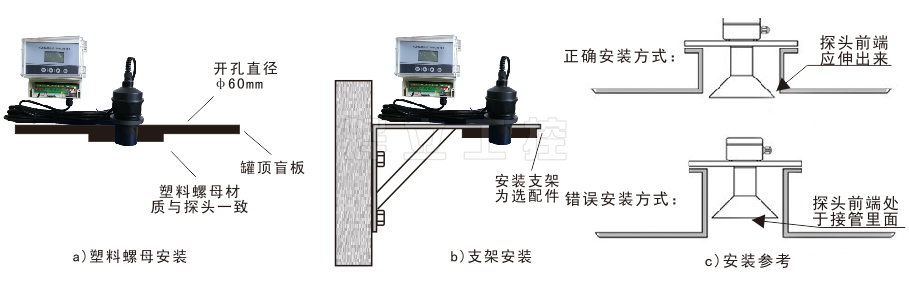

超聲波液位計三種常見安裝方式

4、參數設置
4.3.1安裝高度設置（P04）（探頭面到池底的距離即：安裝高度 = H液位值 + L空距值）
儀表安裝完畢通上電后，液晶上會顯示H(液位值)、L（空距值），而該數據往往與實際液位不符，故需要設置安裝高度。只要在P04菜單設置完畢，便會自動校準H(液位值)、L（空距值）。
安裝高度設置步驟如下:按SET鍵，輸入密碼2000;再按【OK】鍵進入?yún)?shù)設置菜單，翻到P04菜單，按OK鍵進行P04探頭安裝高度設置;用【?】移位鍵和【▲】鍵將數字改為實際安裝高度值(如2.100)，按OK鍵確認;在數字不閃爍的情況下按SET鍵退出菜單，此時第yi行顯示“H 2.100”時，表示儀表探頭安裝高度設置完畢。

4.3.2 滿量程20mA對應值設置(P02)
   在分體超聲波液位計儀表正常工作時按Mode鍵進入?yún)?shù)設置菜單，按【▲】鍵選擇P02菜單，第二行數字即為20mA對應液位，按OK鍵進行設置。

4.3.3 顯示模式設置（P03）
   P03菜單可更改顯示模式，共有4種顯示模式可供選擇：
1. 00 顯示H（液位值）、F（溫度值）
2. 01 顯示L（空距值）、F（溫度值）
3. 02  顯示H（液位值）、L（空距值）
4. 03 顯示L（空距值）、H（液位值）
按【▲】鍵選擇所需模式然后按OK鍵確認。

超聲波液位計安裝示意圖

4.3.4反應速度設置（P05）
P05菜單可更改儀表反應速度。液位變化速度越快，相應要求儀表反應的速度越快。本儀表有4中模式可供選擇：
1． 00 zui快反應速度
2． 01 較快反應速度
3． 02 中速反應速度
4． 03 慢速反應速度
按【▲】鍵選擇所需模式然后按OK鍵確認。
【注意】：儀表反應速度越快，儀表顯示數據跳動越大；相反，分體超聲波液位計儀表反應速度越慢，儀表顯示數據越穩定。如果液位變化不是特別快，一般不用修改出廠設置。
4.3.6盲區設置（P06）
可更改儀表盲區以適應現場一些復雜工況。例如可以避開附近凸起物對儀表的影響。一般情況不用修改出廠設置。

5、現場實體參考：

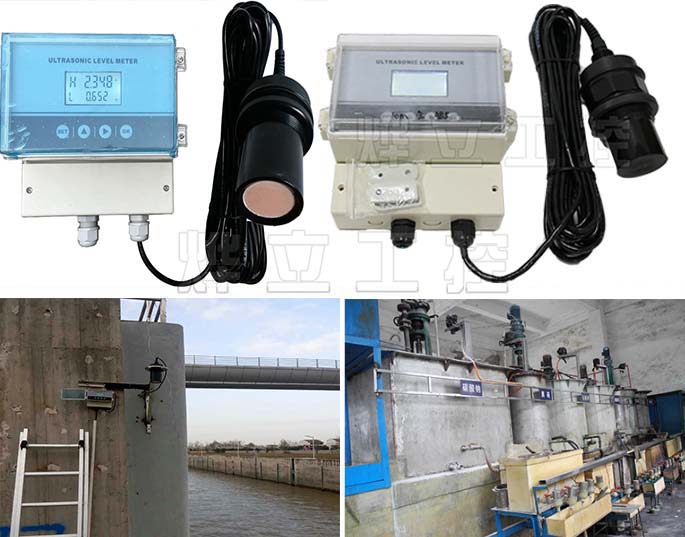

超聲波液位計現場實物圖
