詳細說明：
衷心感謝您選購本公司平膜壓力變送器，燁立是專業生產平膜型壓力變送器廠家，而且壓力變送器價格優惠，壓力變送器報價請聯系客服，量大從優！WMB-WQ無腔平膜壓力變送器，測量端采用特殊設計，被測介質中堅硬砂粒不會損壞隔離平膜片。WMB-WQ無腔平膜壓力變送器具有結構緊湊、耐腐蝕、抗震動、抗泥堅硬砂粒沖擊等特點，適用于盾構，制磚，水利河壩，水泥等泥漿壓力測量，以及食品等特殊行業。該產品已取得我國實用新型專利證書。
一、WMB-WQ無腔平膜壓力變送器產品特點：
.耐腐蝕抗震動 .抗泥堅硬砂粒沖擊
.適用壓力測量工況有：1、盾構+水利河壩；2、制磚+水泥泥漿
二、WMB-WQ無腔平膜壓力變送器產品參數：
測量介質：與17-4PH不銹鋼兼容的氣體和液體
量程：0~0.5MPa…500MPa
壓力類型：表壓
過載壓力：2倍量程壓力
破壞壓力：3倍量程壓力
供電：12~36VDC
輸出信號：4~20mA；1~5V；0~5V；0.5～4.5V
綜合精度：0.5%FS；0.25%FS可選
零點溫度誤差：0.5%FS/10℃
滿量程溫度誤差：0.5%FS/10℃
補償溫度：0~70℃；-20~85℃可選
工作溫度：-40~85℃；-40~120℃可選
絕緣電阻：≥500MQ
負載能力：≥[（供電電壓-6.5V）/0.02A]Ω
螺紋接口：G1"，G1/2"M20×1.5
電氣接口：DIN43650插頭；航空插頭；直接引線；
2088殼體：可選
機械壽命：≥500萬次壓力循環
長期穩定性：≤士0.15%FS/年
三、電氣連接

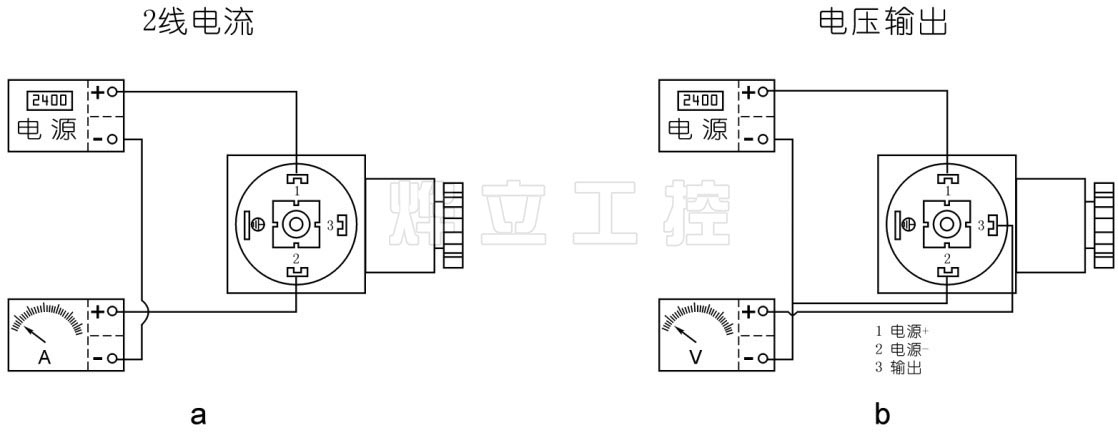

3.1 赫斯曼結構電氣連接如下圖a、b：
4.2直接引線結構電氣連接：
電流：棕色線：24VDC+
藍色線：輸出
電壓：棕色線：24VDC+
黃色線：24VDC-
藍色線：輸出
4安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ zui好通過閥門與測量管道連接；
⑸ 安裝時用扳手夾緊在平膜壓力變送器六方處；
⑹ 操作時Hirschmann接頭與外殼連接處不能轉動。
5 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 切勿人為用異物觸碰傳感器的膜片。
⑶ 變送器安裝處一定要注意密封，否則會造成壓力不準不穩。
⑷ 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
